電伴熱帶系統是為了防止工藝生產設施和平臺上的生活設施中各種工藝管線以及容器中的液體凝結而設置的電加熱系統。
電伴熱系統由下列幾部分組成： 電伴熱變壓器、電伴熱控制盤、電伴熱帶及附件。
電伴熱帶的內芯兩側均為銅導線。正常工作時，線間加有220v的電壓，兩線之間產生熱量的部分由半導電塑料制成，其導電率隨環境溫度的變化而變化。
電伴熱帶的敷設要按一定的工藝要求進行。既要考慮到便于對電伴熱帶的檢修，也要考慮到便于管線中閥體和液位計等可拆部件的修理和更換。
隨著電伴熱帶在國內的日益發展，使用的用戶也是越來越多，很多使用傳統伴熱方式的用戶也開始改用電伴熱。伴熱帶就是這種電伴熱設備的接線，我們?cè)谑褂秒姲闊嵩O(shè)備的時候都是需要接線的。很多人購買了電伴熱設備，但是卻不知道如何接線。下面我們就來了解一下電伴熱帶的接線方法，不知道如何接線的朋友可以看一下以下的電伴熱帶怎么接線，電伴熱帶接線示意圖教程。

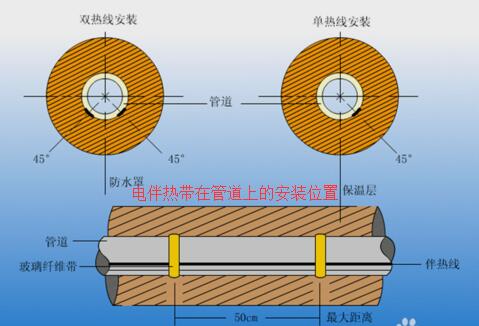

1.電伴熱帶在管道上的安裝位置

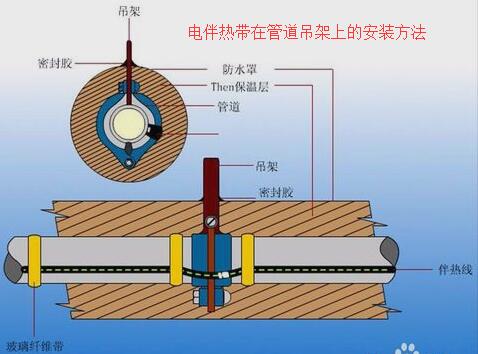

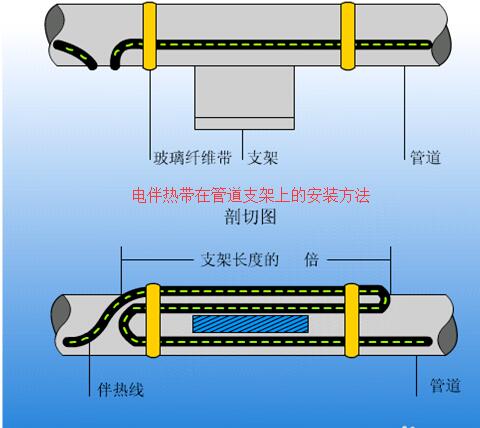

2.電伴熱帶在管道支架上的安裝方法

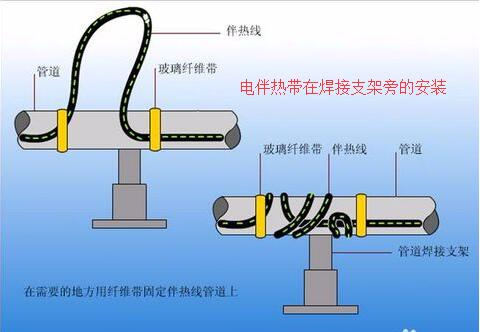

3.電伴熱帶在焊接支架旁的安裝
4.電伴熱帶在焊接支架旁的安裝

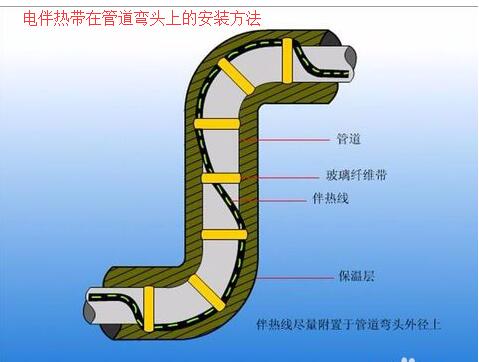

5.電伴熱帶在管道彎頭上的安裝方法

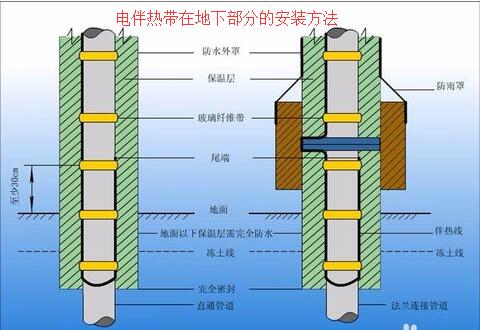

6.電伴熱帶在地下部分的安裝方法

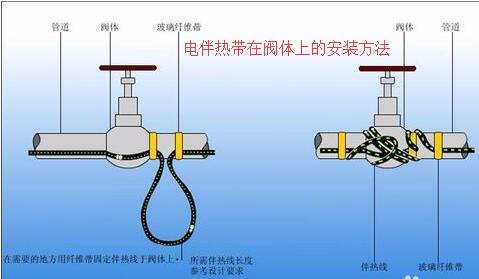

7.電伴熱帶在閥體上的安裝方法

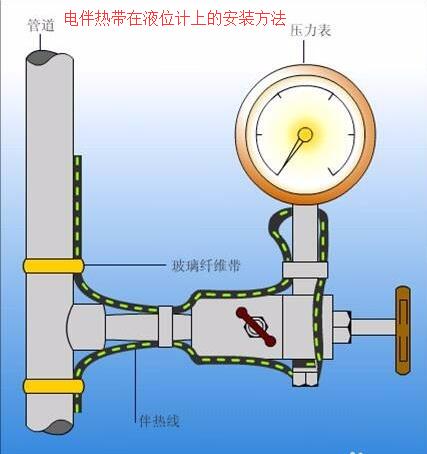

8.電伴熱帶在液位計上的安裝方法

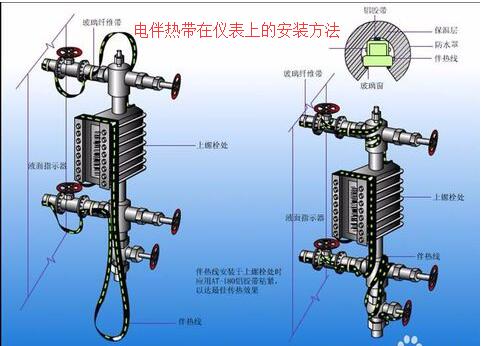

9.電伴熱帶在儀表上的安裝方法
用戶在不知道怎么安裝接線的情況下，切不可自己盲目安裝，到時不僅起不到保溫的效果，還有可能損毀產品造成經濟損失，這時可以讓電伴熱帶廠家技術人員指導安裝或者直接讓廠家安裝，您如果有什么關于電伴熱帶不明白的問題，可以隨時咨詢我們。
附電伴熱帶安裝事項
1、施工前必須了解所用電伴熱帶的結構、性能和安裝要求；
2、檢查電伴熱帶表面是否損壞，用搖表500VDC測試伴熱帶絕緣，絕緣電阻應在20MΩ以上；
3、電伴熱帶安裝前，被伴熱管道防銹防腐涂層要干透、管道上無毛刺和利角，并經水壓試驗（或氣密試驗）檢查合格；
4、儀表取樣管道（導體）先用絕緣玻璃纖維纏繞 后敷設，若儀表取樣管道非金屬體，應用黏膠帶增大接觸傳熱面積。綁扎材料為尼龍?jiān)鷰В壴嚯x每隔約1米左右綁扎一個，嚴禁使用金屬絲綁扎；
5、電伴熱帶沿管道平行敷設，一般安裝在管道下方，且與管道橫截面的水平軸線呈45。角，若用2根電伴熱帶要對稱敷設。在容器上安裝時，電伴熱帶應纏繞在容器中下部，通常不超過容器高度的2/3，一般為l/3；
6、電伴熱通電測試正常后方可保溫。使用保溫材料必須干燥，且要保證材料的質量和厚度。尾部需留出1米電伴熱帶便于檢查 ；
7、保溫材料安裝后，必須立即包纏防水層，以防淋雨受潮；
8、安裝電伴熱系統的配電裝置必須帶有漏保或空氣開關，已確保安全使用。根據電伴熱帶的長度算出功率，使用空開容量為正常工作電流1.5倍；
9、電伴熱帶安裝結束后，測量電伴熱帶的絕緣、線阻，并做為原始記錄存檔。投入前測試檢查數據與原始記錄核對。
以上就是電伴熱帶怎么接線，電伴熱帶接線示意圖和電伴熱帶安裝方式。如有任何關于電伴熱帶的任何疑問都可以聯系我們客服。
